眼圖測試是一種廣泛用于評估高速數字信號質量的關鍵技術。它提供了對信號完整性、抖動和定時誤差的深入了解，對于確保通信系統和電子設備的可靠性至關重要。鼎陽示波器因其出色的性能、先進的功能和易用性而成為眼圖測試的理想選擇。

眼圖測試原理

眼圖測試通過對高速數字信號進行采樣和分析來創建圖形表示。它顯示了信號的幅度和時間特性，形成一個類似眼睛的圖案。眼圖的水平軸表示時間，而垂直軸表示幅度。

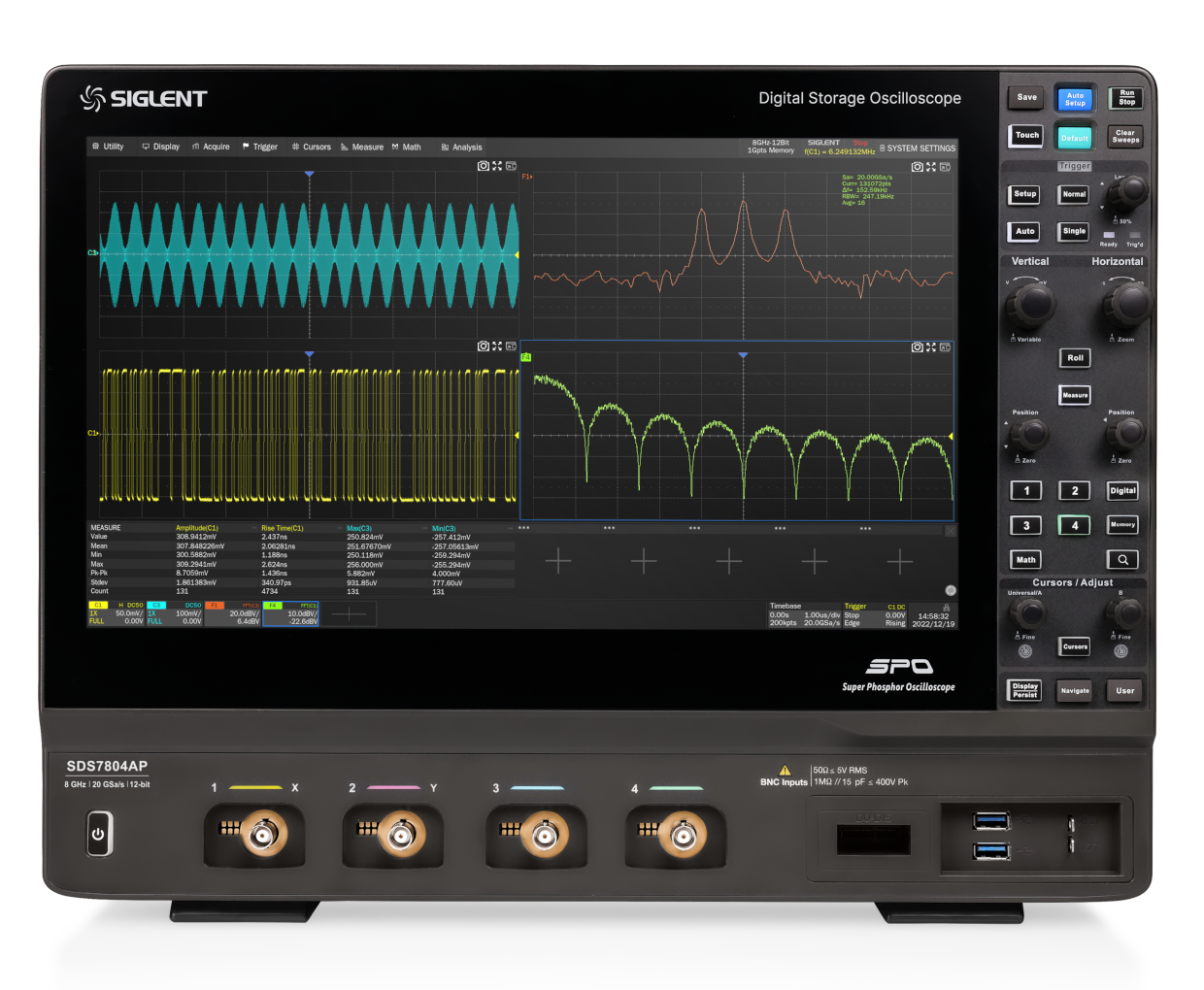

鼎陽示波器的優勢

鼎陽示波器提供了廣泛的特性和功能，使其非常適合眼圖測試：

高帶寬和采樣率：示波器的高帶寬和采樣率可確保準確捕獲高速信號，從而獲得詳細的眼圖。

低噪聲和高信噪比：示波器的低噪聲和高信噪比可減少測量誤差，從而獲得清晰準確的眼圖。

高級觸發功能：示波器的先進觸發功能使您可以輕松捕獲特定事件或模式，從而獲得穩定的眼圖。

強大的分析工具：示波器提供了一套全面的分析工具，包括抖動測量、定時誤差測量和比特誤差率（BER）測量，可深入了解信號質量。

直觀的界面：示波器的直觀界面使您可以輕松設置測試參數、分析數據并生成報告。

眼圖測試步驟

使用鼎陽示波器進行眼圖測試涉及以下步驟：

1.連接信號源：將待測數字信號連接到示波器的輸入通道。

2.設置示波器：配置示波器的帶寬、采樣率、觸發和時基設置，以優化眼圖捕獲。

3.捕獲眼圖：啟動示波器以捕獲信號并生成眼圖。

4.分析眼圖：使用示波器的分析工具測量眼圖的特征，例如抖動、定時誤差和BER。

5.生成報告：示波器可以生成詳細的報告，總結眼圖測試結果和測量數據。

應用

鼎陽示波器眼圖測試廣泛應用于各種行業和應用中，包括：

通信系統：評估高速數據鏈路的信號質量，例如以太網、光纖和無線系統。

電子設備：驗證數字電路、微處理器和存儲器的性能。

汽車行業：測試汽車電子系統和傳感器的數據完整性。

航空航天：確保航空電子設備和通信系統的可靠性。

研發：開發和表征新一代高速數字技術。

鼎陽示波器是進行眼圖測試的理想選擇，提供了高性能、先進的功能和易用性。通過利用示波器的強大功能，工程師和技術人員可以深入了解高速數字信號的質量，從而確保通信系統和電子設備的可靠性和性能，如果您有更多疑問或需求可以聯系我司哦！非常榮幸為您排憂解難。
